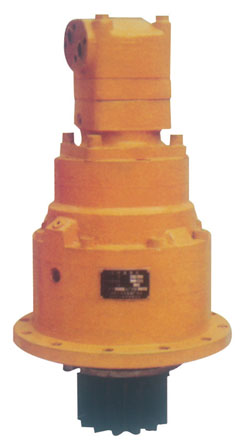

XJA系列回转装置
|
|
XJA系列回转装置 |
| 『型号和技术参数』 |
名称 |
单位 |
XJA200 |
XJA315 |
XJA500 |
XJA630 |
额定输出扭矩 |
N.m |
2000 |
3150 |
5000 |
6300 |
****输出扭矩 |
N.m |
2500 |
4000 |
6300 |
8000 |
额定转速 |
r/min |
20 |
20 |
20 |
20 |
制动扭矩 |
N.m |
3000 |
4700 |
7500 |
9500 |
制动器开戚压力 |
MPa |
1.5-2 |
1.2-1.5 |
1.5-2 |
1.5-2 |
减速比 |
|
6 |
6 |
6 |
6 |
|
|
| |

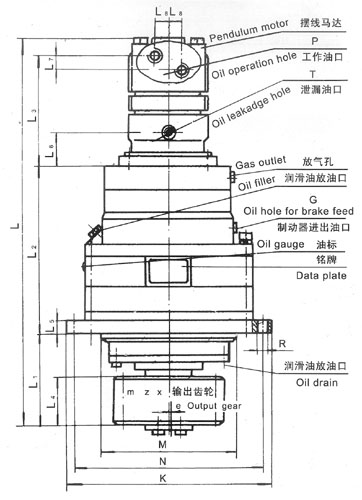

| 『连接尺寸』 |
|
| |
| 『连接尺寸表』 单位：MM |
尺寸 |
XJA315 |
XJA500 |
|
|
|
|
|
|
|
|
|
|
|
|
|
M |
Φ225f7 |
Φ280f7 |
Φ250f7 |
N |
Φ300 |
Φ315 |
Φ290 |
Φ340 |
Φ290 |
Φ340 |
K |
Φ330 |
Φ350 |
Φ320 |
Φ370 |
Φ320 |
Φ370 |
P |
2-G3/4″ |
2-G″ |
2-M22x1.5 |
2-M27x2 |
2-G1″ |
2-M22x1.5 |
T |
G1/4″ |
M14x1.5 |
G1/4″ |
M14x1.5 |
ZG |
M14x1.5 |
M12x1.5 |
M14x1.5 |
M12x1.5 |
M14x1.5 |
R |
8-Φ18 |
12-Φ18 |
12-Φ13 |
12-Φ18 |
24-Φ13 |
12-Φ18 |
L |
653 |
631 |
690 |
680 |
697 |
687 |
705 |
725 |
705 |
726 |
698 |
697 |
L1 |
139 |
123 |
150 |
172 |
175 |
164 |
140 |
166 |
176 |
166 |
177 |
164 |
150 |
L2 |
287 |
298 |
285 |
292 |
303 |
317 |
309 |
304 |
317 |
L3 |
199 |
215 |
222 |
199 |
209 |
199 |
209 |
199 |
L4 |
75 |
85 |
90 |
85 |
75 |
90 |
100 |
110 |
85 |
L5 |
25 |
31 |
25 |
25 |
L6 |
77 |
60 |
L7 |
20 |
24 |
L8 |
22 |
25 |
m |
/ |
6 |
40 |
8 |
12 |
12 |
10 |
10 |
12 |
10 |
10 |
12 |
10 |
z |
/ |
15 |
14 |
19 |
14 |
14 |
14 |
11 |
15 |
14 |
15 |
14 |
13 |
x |
/ |
+0.5 |
+0.5 |
+0.3 |
+0.5 |
+0.5 |
+0.5 |
+0.35 |
+0.5 |
+0.35 |
+0.5 |
+0.5 |
+0.5 |
e |
0 |
2.5 |
0 |
|
|
| |
| |
| |
